今日は、AGM-158 JASSM が開発した空中発射巡航ミサイルの能力を詳しく見ていきます。 Lockheed Martin.
最近の報道によると、米国はウクライナに長距離JASSM巡航ミサイルを供給する合意に近づいているという。具体的には、空中発射精密兵器であるAGM-158 JASSMを指す。JASSMミサイルがウクライナに配備される可能性は、ロシア領土の大部分がこれらの高精度で強力な兵器の射程内に入るため、紛争の戦略的力学を大きく変える可能性がある。
しかし、ウクライナ空軍は、米国が技術的な検討を行うまで、納入が行われるまで数ヶ月待つ必要があるかもしれない。
その間、私たちはこれらの非常に高性能な長距離巡航ミサイルを詳しく調べ、なぜそれがこれほどまでに強力な資産となっているのかを探ることにしました。
また読む： ウクライナの勝利の武器: HIMARS および MLRS 用の ATACMS ミサイル
AGM-158 JASSMの興味深い点
AGM-158 JASSM (統合空対地スタンドオフミサイル) は、非常に効果的で戦略的に価値のあるいくつかの独特な機能を備えた最新の精密誘導兵器です。
空中発射型のAGM-158 JASSM巡航ミサイルには、GPS補正機能を備えた慣性誘導システムが搭載されており、困難な環境でも高精度で目標を攻撃することができます。
JASSM は、さまざまなタイプで異なる優れた航続距離を誇ります。標準の JASSM の航続距離は最大 370 キロメートルですが、アップグレードされた JASSM-ER (Extended Range) では、航続距離が約 980 キロメートルまで延長されます。
AGM-158 はステルス設計を特徴としており、レーダーによる視認性を最小限に抑え、敵による探知や迎撃を大幅に困難にします。
このミサイルには450kgのWDU-42/B弾頭が搭載されており、要塞化された目標、滑走路、弾薬庫などの目標を効果的に破壊することができます。

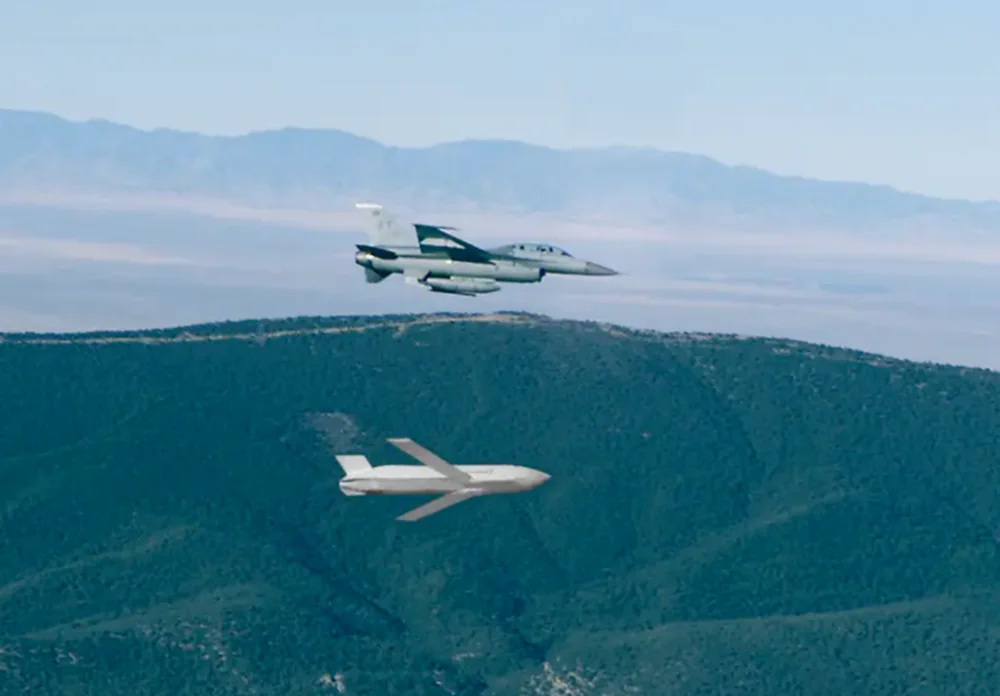

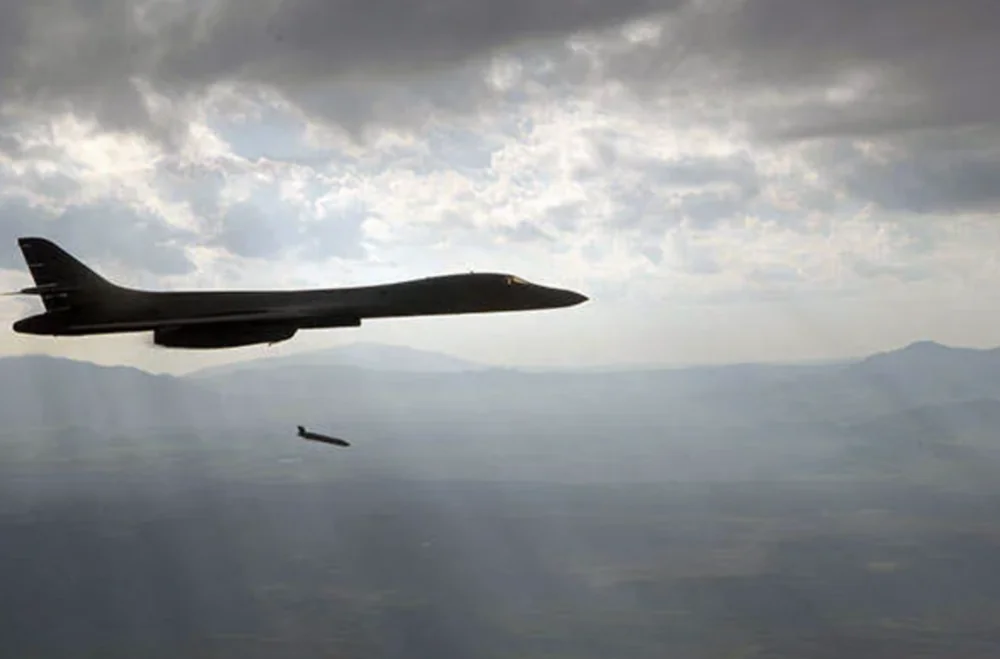

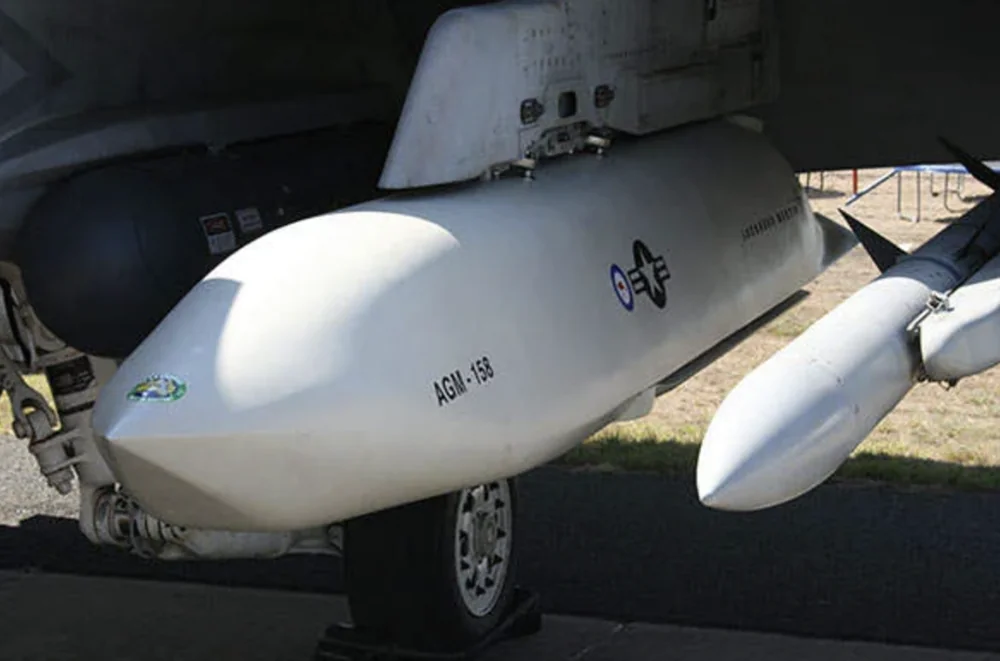

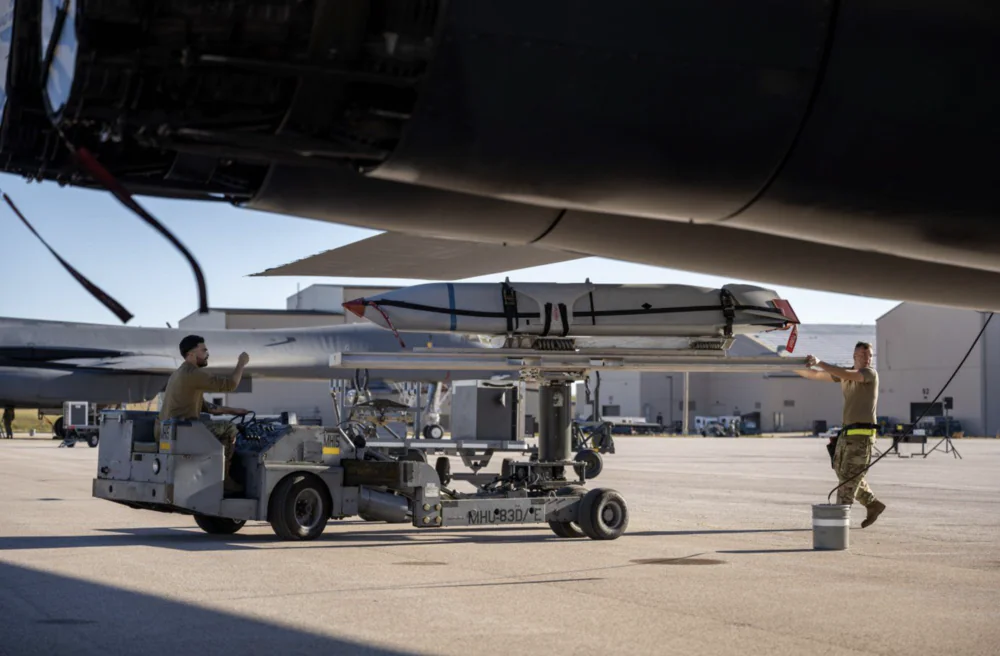

さらに、AGM-158 は汎用性が高く、B-1B ランサー、B-52 ストラトフォートレス、F-16、F/A-18、F-15E、F-35 などの最新プラットフォームを含むさまざまな空母航空機に統合できます。
このミサイルは、GPS信号とは独立して機能する慣性誘導システムのおかげで、電子戦が活発な環境でも作動することができる。
AGM-158 JASSM は、抑止力と防衛力の重要なツールとなる可能性を秘めています。敵陣の奥深くにあるターゲットを攻撃する能力により、インフラ、兵站、指揮センターを混乱させ、展開する空軍の戦闘能力を大幅に強化することができます。
また読む： ウクライナの勝利の武器: V-BAT 垂直離陸型 UAV
AGM-158 JASSM 創設の歴史
AGM-158「統合空対地スタンドオフミサイル」の開発は、1995年に国防総省の要請により開始されました。翌年までに、米空軍はJASSM開発プログラムを正式に開始しました。1996年月、マクドネル・ダグラス（現在はボーイングの一部）と Lockheed Martin プログラム定義とリスク削減に関する契約をそれぞれ128億110万ドルと億万ドルで受注しました。 Lockheed Martin 最終的に競争に勝利し、設計プロセスを継続し、1999年に完成したミサイルの飛行試験を開始しました。
1998年月、アメリカ空軍は Lockheed Martin ミサイルのエンジニアリングおよび製造開発（EMD）と本格的な生産のための132.87億万ドルの契約。注目すべきことに、空軍とのこのEMD契約は複数回延長されました。
しかし、テスト段階で技術的な課題が浮上し、ミサイルの設計を改良する必要が生じました。その結果、プログラムは数年遅れることになりました。AGM-2000 が必要な基準を満たし、米国の戦闘航空部隊に正式に採用されたのは、158 年代初頭になってからでした。
AGM-158 JASSM の射撃場での最初のテストは 2001 年 2002 月に成功裏に実施され、その運用能力は 年 月に実証されました。
興味深いことに、この頃、ミサイルの核となる能力を向上させるためにミサイルの近代化作業が開始されました。これにより、射程距離が延長された AGM-158B JASSM-ER 派生型が開発され、続いて対艦バージョンの AGM-158C LRASM が開発されました。
米国空軍がこのミサイルの最初の顧客となり、初期の契約では長期間にわたって4,900発のミサイルを納入することが定められていた。米国海軍も大量の注文を出すと予想されていた。しかし、試験段階で問題が生じたため、AGM-158プログラムを中止するのではないかとの懸念が一時あった。 Lockheed Martin これらの課題に対処した結果、納品は予定通りにすべて完了しました。
AGM-158 JASSM空中発射巡航ミサイルは、いくつかの国から関心を集めています。オーストラリア、ポーランド、フィンランドには相当数のミサイルが供給されており、ドイツ、オランダ、日本への納入契約も締結されています。
最近の報道によると、ウクライナはまもなく外国の運用者リストに加わり、今後数か月以内に納入が行われる可能性がある。米国政権との特別な関係により、ウクライナは実際の購入者に供給される前に援助の一環としてミサイルを受け取る可能性がある。
また読む： ウクライナの勝利の武器: 精密誘導 AGM-154 JSOW 滑空爆弾
AGM-158 JASSM 派生型
AGM-158 JASSM 巡航ミサイルにはいくつかの主要な派生型があり、それぞれ異なる任務と運用条件に合わせて設計されています。主なバージョンは次のとおりです。
- AGM-158A ジャスム (基本バージョン) の射程は最大 370 km、重量は約 1,020 kg です。弾頭 WDU-42/B は 450 kg の破片爆発型です。このミサイルは GPS 補正機能付きの慣性航法システム (INS) を使用します。最初の派生型は、静止したターゲットに対する高精度の攻撃用に設計されています。AGM-158A JASSM は、レーダー シグネチャを低減するステルス技術を備えています。このバージョンは通常、戦略爆撃機 (B-1B、B-52) および戦術戦闘機 (F-16、F-15E) から発射されます。

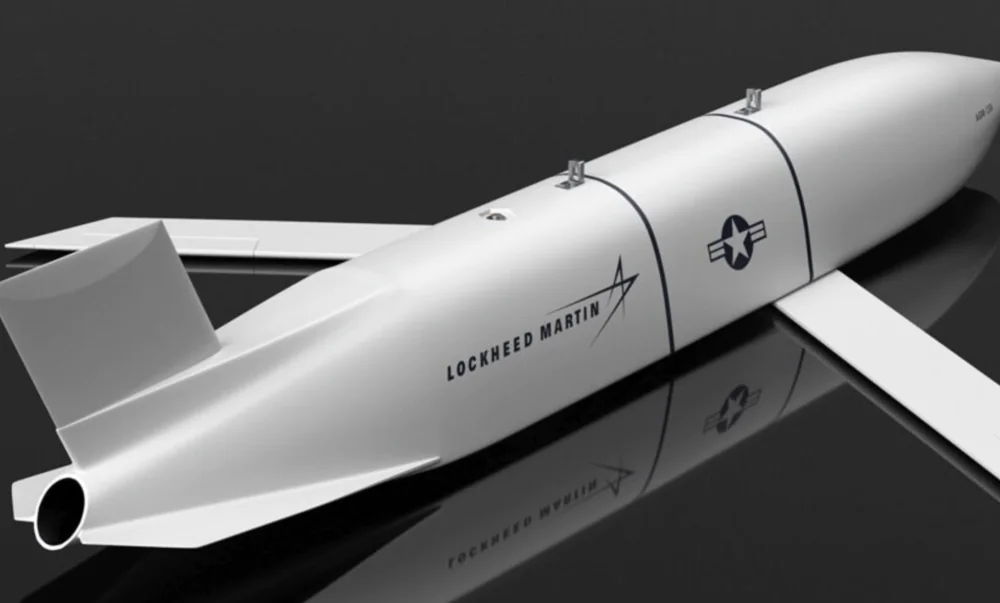

- AGM-158B JASSM-ER（拡張範囲） AGM-158Aのアップグレード版で、ベースモデルに比べて燃料タンクが大きくなったため、重量は約1,100kgです。このサイズの増加により、射程距離が最大980kmに延長されました。このミサイルは基本バージョンと同じ弾頭を保持していますが、ナビゲーションシステムが改良され、統合された強化されたINS / GPSが組み込まれています。JASSM-ERは、電子戦状況での自律性も向上しており、競合環境での運用能力が向上しています。射程距離の延長により、ほとんどの防空システムの到達範囲を超えたミッションが可能になり、より遠距離からの攻撃が可能になります。さらに、ミサイルにはアップグレードされたエンジンとより大きな燃料備蓄が装備されています。F-35を含むベースバージョンと互換性のあるほとんどの航空機も、JASSM-ERを展開できます。

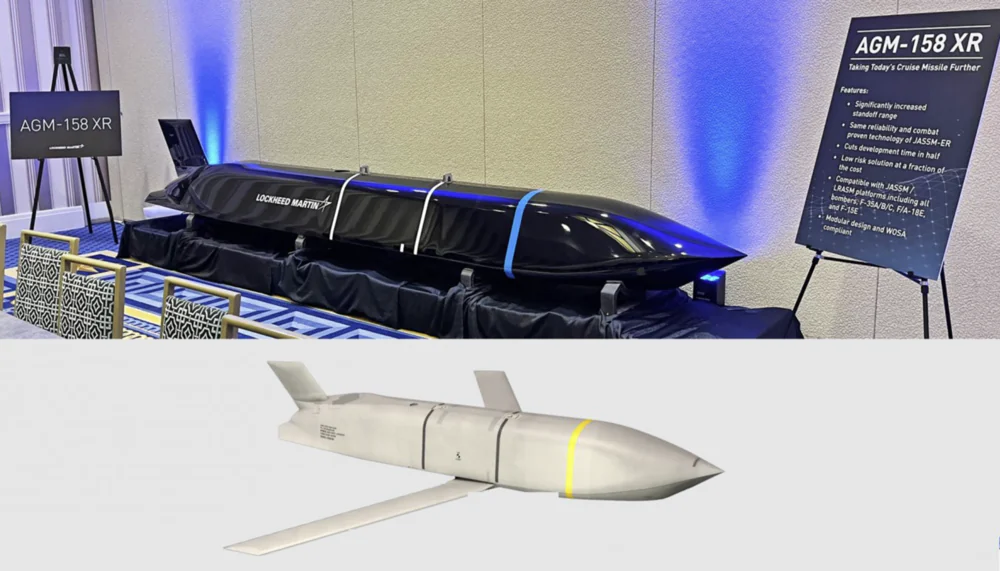

- AGM-158D JASSM-XR (Extreme 射程距離（Range）は、この巡航ミサイルの最新バージョンであり、特定の側面ではまだ開発と改良が続いています。何が注目に値するのでしょうか。まず、射程距離が大幅に延長され、現在1900 kmを超えています。この増加にもかかわらず、ミサイルの重量は同じで、1100 kg強です。弾頭であるWDU-42/B（450 kgの破片爆発型）は変更されていません。ミサイルの新しいバージョンは、非常に遠い戦略目標を狙うように設計されています。高度なステルス技術とより効率的なエンジンが組み込まれており、戦略的ミッションに適しています。AGM-158D JASSM-XRには、AI機能で強化された最新の慣性航法システムも搭載されています。このバージョンのミサイルは、主に戦略爆撃機に配備されています。

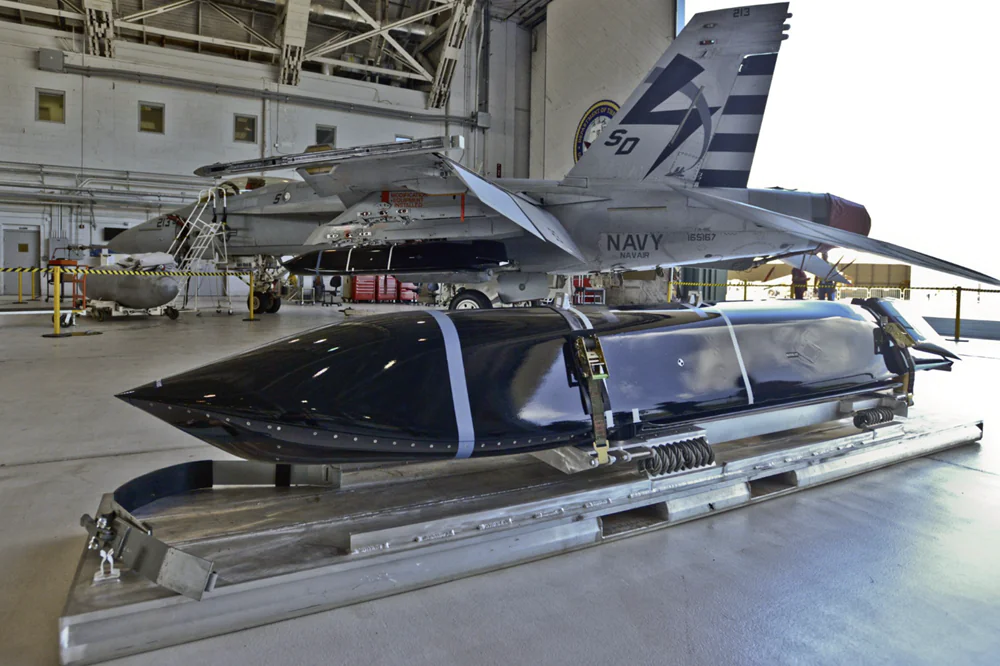

- AGM-158C LRASM (長距離対艦ミサイル) は、ベースラインの空中発射巡航ミサイルの対艦型です。射程距離は約 930 km です。このミサイルは、アクティブ レーダー シーカー (ARS) とパッシブ センサーを含むマルチモード誘導システムを備えています。視界不良やアクティブ電子戦 (EW) などの厳しい条件下で船舶を攻撃するように設計されています。LRASM は、B-1B、F/A-18E/F、F-35 などの航空機からだけでなく、船舶や Mk-41 垂直発射システムからも発射できます。
- ハイパージャスム は、現在開発中の有望な極超音速ミサイルです。このプロジェクトの目標は、現代の防空システムを突破できる兵器を開発することです。現時点では、ハイパー JASSM はまだ設計および開発段階にあります。
また読む： レーザー兵器: 歴史、開発、可能性、展望
AGM-158 JASSMの設計上の特徴
AGM-158 JASSM は、戦術航空機と戦略航空機の両方で使用できるように設計された空対地ミサイルです。部隊集結地、指揮センター、インフラなどの遠方の地上目標を標的とすることを目的としています。
AGM-158 JASSM 巡航ミサイルは、その有効性、汎用性、生存性を高める独自の設計特性を備えています。

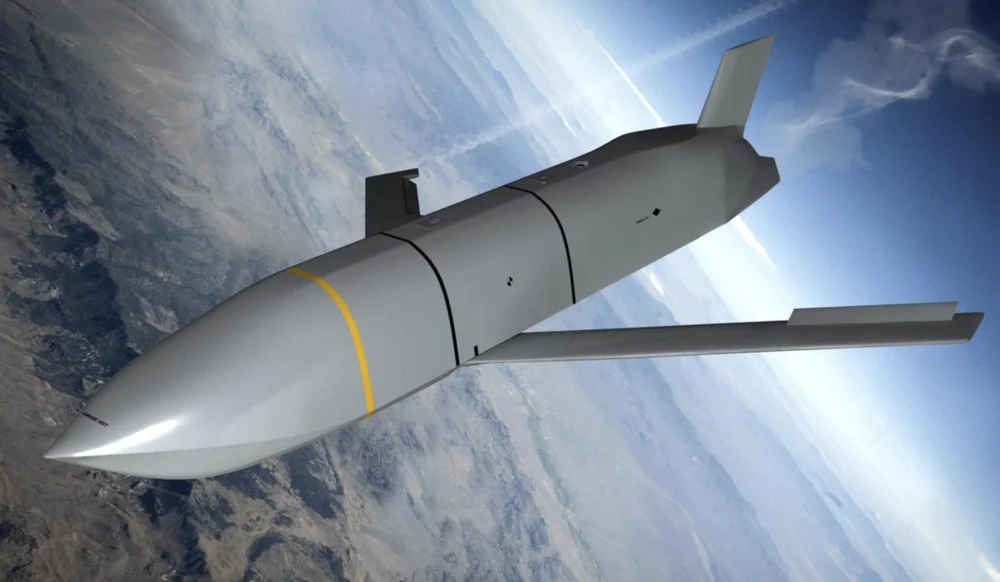

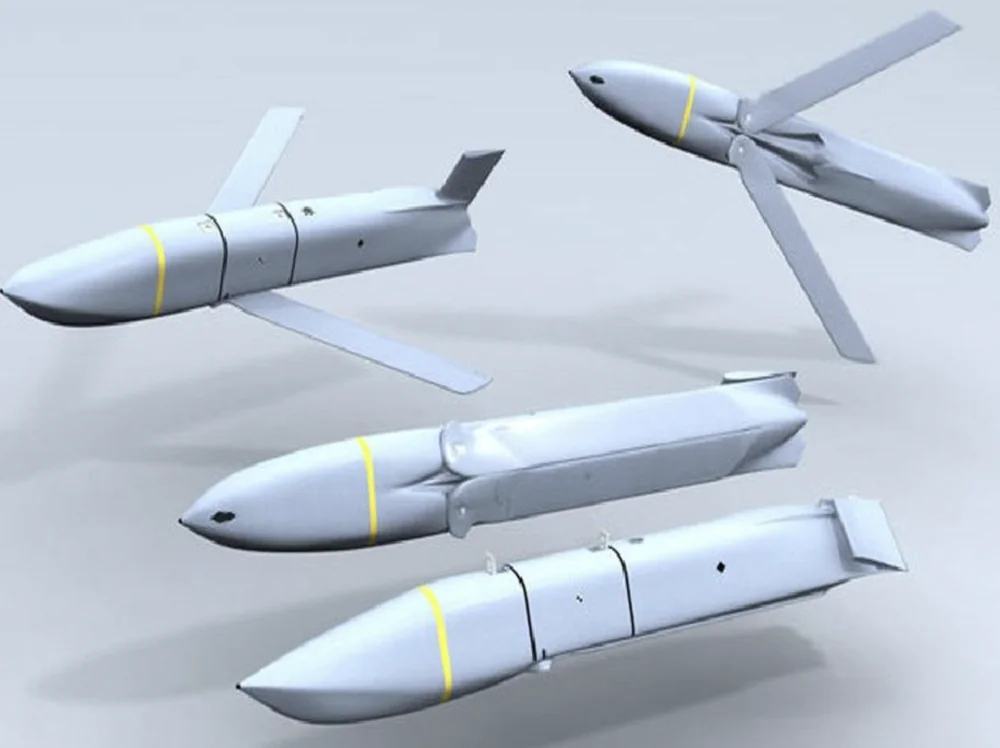

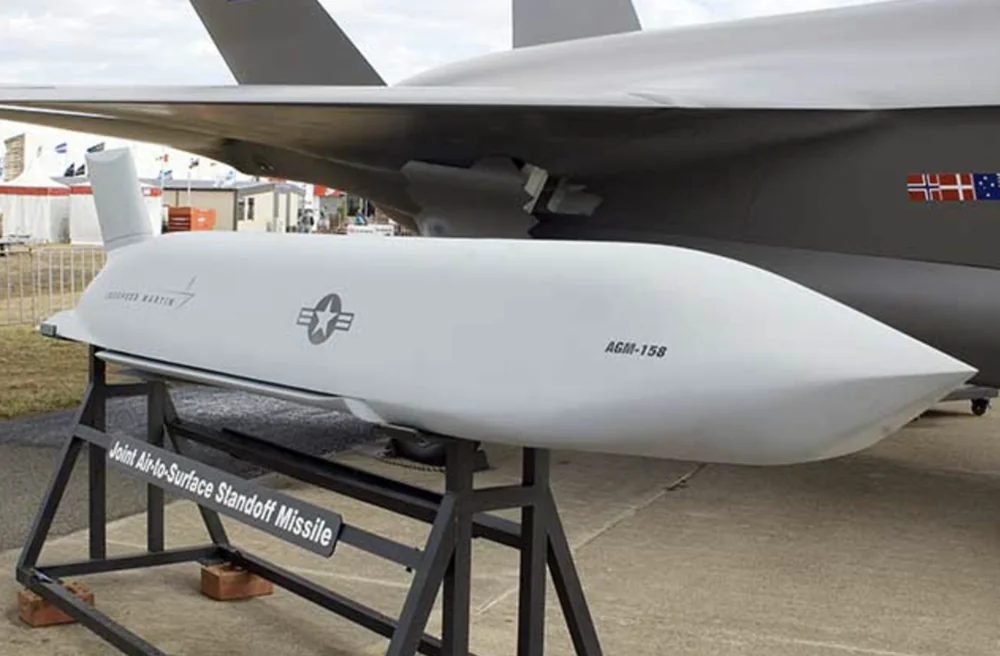

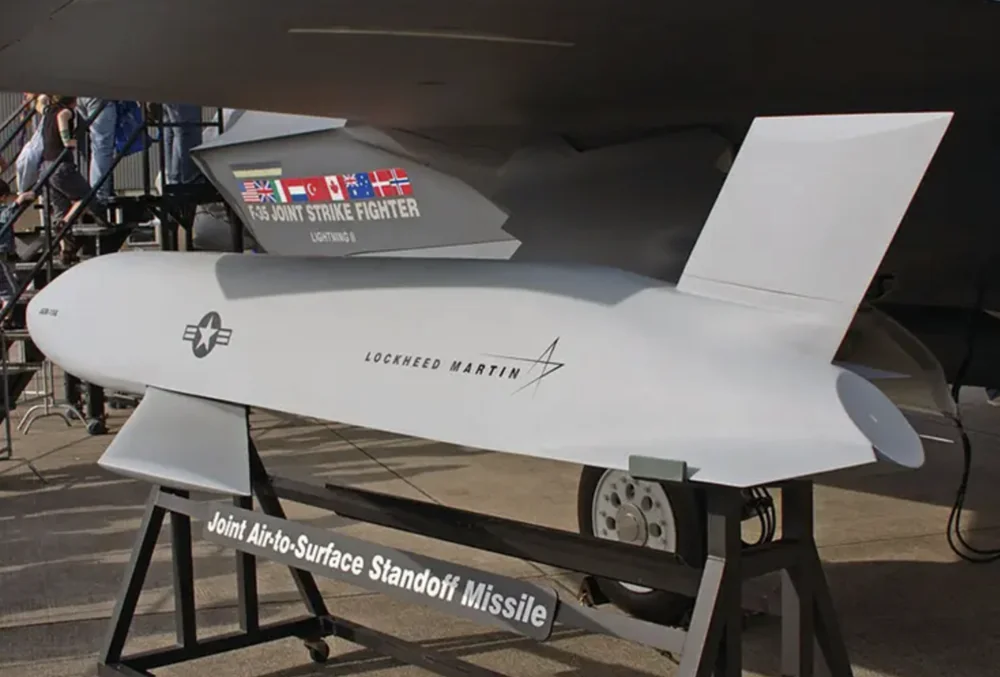

このミサイルは標準的な空力構成で設計されています。非対称の断面を持つ細長い胴体と、折りたたみ式のデルタ翼および尾翼が特徴です。折りたたみ式の翼は、輸送中および航空機に搭載されている間、ミサイルのサイズを縮小します。発射時には、翼が展開して安定した飛行を確保します。十字形の尾翼は空力安定性を提供し、飛行軌道を制御するために使用されます。
AGM-158 JASSM の開発にはステルス技術が採用されており、その特徴的な外観からもそれがわかります。ミサイルの形状はレーダー シグネチャを低減するように最適化されています。さらに、電波を吸収する素材が使用され、探知性をさらに最小限に抑えています。

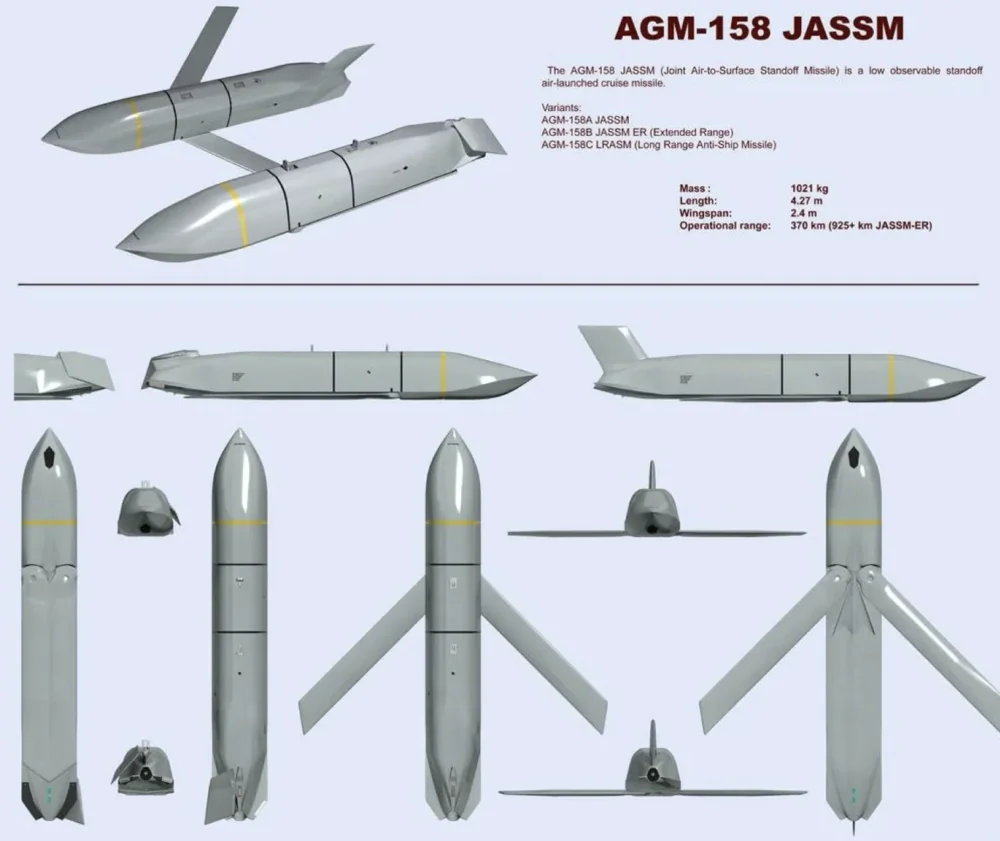

ミサイルの長さは4.3メートル、胴体幅は0.55メートル、翼幅は2.7メートル。発射時の重量は1021キログラムで、そのうち454キログラムが弾頭に充てられている。
また読む： ウクライナの勝利の武器: LAV 6.0 ACSV 装甲兵員輸送車
AGM-158 JASSM の誘導およびナビゲーション機能は、その有効性の鍵であり、激しい電子戦環境でも正確な標的指定を保証します。
重要なコンポーネントは慣性航法システム (INS) で、ジャイロスコープと加速度計を使用して宇宙空間でのミサイルの位置を追跡します。このシステムの主な利点は、外部信号に依存しないため自律性があり、GPS が利用できない環境でも効果的に動作できることです。
GPS 補正機能を備えた高精度衛星ナビゲーションが INS を補完し、正確なターゲット設定を保証します。GPS 信号を使用して、飛行中のミサイルの位置を更新します。このシステムの主な特徴は、安全な軍事通信チャネルによって提供される干渉に対する耐性です。電子戦システムが稼働している厳しい環境でも機能し続けます。GPS/INS 妨害が発生した場合、バックアップ システムがナビゲーション機能を維持します。
また、事前にロードされた地形図を使用する地形等高線マッチング (TCM) システムについても言及する価値があります。ミサイルのセンサーが地表からの高度を判定し、それに応じて飛行経路を調整します。これにより、ミサイルの衛星ナビゲーションへの依存が軽減され、レーダーによる検出を回避するために低高度で飛行できるようになります。
このミサイルには脅威回避システムも搭載されており、人工知能アルゴリズム（最新版）が状況をリアルタイムで分析し、敵のレーダーやミサイルの交戦地帯を回避するために飛行経路を自動的に調整します。この機能により、ミサイルは山、丘、森林などの自然の地形を利用して防空網が密集した地域を航行することができます。

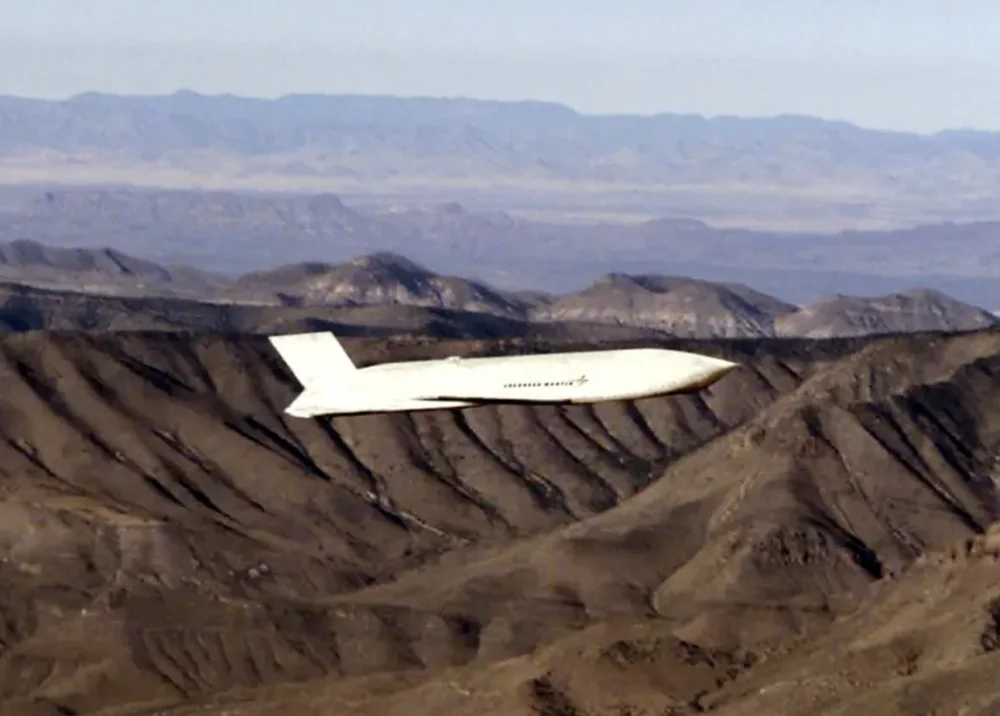

空気力学的設計のおかげで、このミサイルは揚力を発生させることができ、燃料消費の削減に役立ちます。このミサイルはレーダー探知のリスクを最小限に抑えるために低高度で飛行します。標的に命中する前に、ミサイルは迎撃を回避するために回避行動を実行します。
発射前にターゲットを入力し、準備段階でミサイルのルートが計算されます。人工知能を搭載したバージョンでは、ミサイルは状況を分析し、必要に応じてターゲットを変更できます (たとえば、主なターゲットが破壊された場合や利用できない場合など)。
言い換えれば、AGM-158 JASSM のナビゲーション システムは、GPS 妨害、機動的な防空、複雑な戦場の状況といった現代の課題を考慮して設計されています。INS、GPS、デジタル地形マッピング、障害物回避、自動飛行制御の統合により、高い精度、有効性、生存性が確保されます。
また読む： ウクライナの勝利の武器: 長距離AASMハンマー爆弾
AGM-158 JASSMエンジン

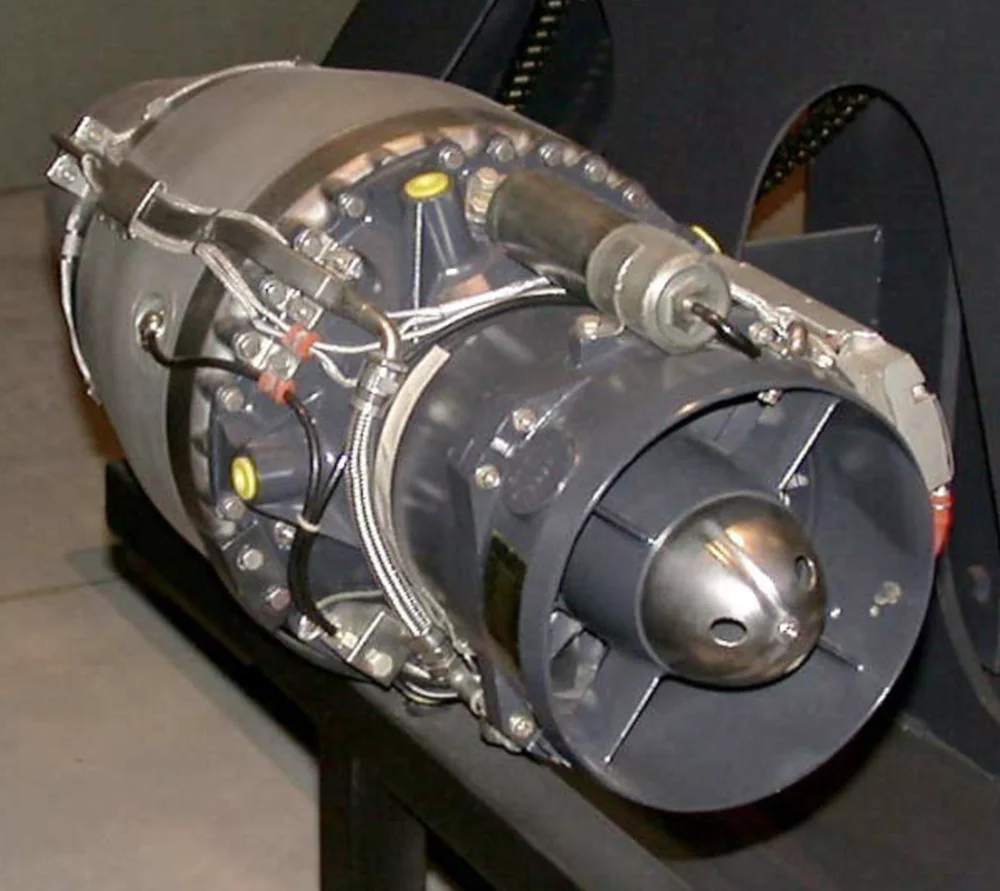

AGM-158 JASSM の標準バージョンには、テレダイン J402-100 ターボジェット エンジンが搭載されています。これは、ハープーン対艦ミサイルで使用されたオリジナルの J402-CA-400 エンジンの改良版で、新しいコンプレッサーと燃料システムを備えています。このコンパクトで効率的なエンジンは、長距離の亜音速飛行に最適な推力を提供します。エンジンの設計により、赤外線放射が最小限に抑えられ、熱画像システムによるミサイルの検出が困難になります。
改良版の AGM-158B JASSM-ER (Extended Range) は、ウィリアムズ インターナショナル F107-WR-105 エンジンを搭載しています。このエンジンはアップグレードされ、ミサイルの射程距離が 980 km に伸びました。強化されたエンジンと大型の燃料タンクの組み合わせにより、効率が大幅に向上しました。さらに、燃料消費量が削減され、ミサイルの性能が最適化され、亜音速飛行が延長されました。
AGM-158D JASSM-XR（Extreme 現在開発中の「機動兵器の航続距離（Range）」の改良版だが、改良型エンジンが設計されているとの噂もある。この新型エンジンは次世代燃料タンクと組み合わせることで効率性が向上し、1900km以上の飛行距離が可能になる。さらに燃料消費を最適化することで、戦略的な任務を遂行するのに適したものとなる。
このミサイルは亜音速（マッハ約0.7～0.9）で飛行するため、燃料を節約でき、低高度での飛行が可能となり、探知されるリスクを最小限に抑えることができます。エンジン作動中の騒音レベルが下がるため、音響探知システムによるミサイルの追跡がさらに困難になります。
エンジンは、高湿度、低温、強い乱気流などの厳しい条件下でも機能するように設計されています。
Hyper JASSM の開発研究では、現代の防空システムに画期的な進歩をもたらす可能性のある極超音速エンジンの統合が検討されています。これにより、ミサイルの速度が極超音速まで上昇し、ミサイルの能力が大幅に拡張されます。
また読む： ウクライナの勝利の武器：ライン社のスカイネックス対空砲システムmetall
AGM-158 JASSM巡航ミサイルの弾頭
AGM-158 JASSM 巡航ミサイルの弾頭は、重要な目標を高精度に狙う要件を満たすように設計されています。高出力、適応性、ステルス機能を兼ね備えています。WDU-42/B は、すべての AGM-158 JASSM バリアントで使用される標準化された高爆発性破片弾頭で、重量は 450 kg です。
WDU-42/B 弾頭は、バンカー、指揮センター、貯蔵施設、飛行場など、固定され、要塞化され、戦略的に重要な標的を破壊することを目的としています。
単一コンポーネントの弾頭には、爆発物と、高い衝撃荷重に耐えられるよう設計されたケースが含まれています。高強度鋼やその他の耐久性のある合金が使用され、要塞化された構造物への貫通力を高めています。ミサイルには、強力な衝撃波を生み出す特別に開発された高出力の爆薬が装備されており、強化された標的を破壊する効果を最大限に高めています。
爆発高度 (HOB) システムにより、標的の種類に応じて弾頭の爆発高度をプログラムして、最大限の効果を得ることができます。このシステムは、要塞化された構造物を標的とする地上爆発と、開けた場所へのダメージを最大化する空中爆発の 158 つのモードで動作します。この柔軟性により、AGM- JASSM はさまざまなミッション要件に適応でき、さまざまな戦闘シナリオでの汎用性が向上します。
弾頭には電子起爆装置などの多機能起爆装置が装備されており、さまざまな任務に合わせて調整できる高い信頼性と柔軟性を備えています。これにより、この弾頭は敵の戦略資産、インフラ、大型建物、その他の重要な目標を含む幅広い目標を狙うのに適しています。AGM-158 JASSM の精度は驚異的で、目標精度の誤差はわずか 3 メートルで、重要なポイントを攻撃する際の有効性を高めます。
AGM-42 JASSM の WDU-158/B 弾頭は、幅広いターゲットに対して高い効果を発揮できる多用途のペイロードです。その威力、貫通力、精度により、このミサイルは現代の軍事作戦において重要な構成要素となっています。
また読む： ウクライナの勝利の武器: UAV Primoco One 150
AGM-158 JASSMはウクライナにとってどのように役立つのか
AGM-158 JASSM巡航ミサイルは、その技術的能力と特徴により、現代戦争の文脈においてウクライナにとって極めて貴重なものとなり得る。その長距離（370～1900 km）により、敵の領土の奥深くにある、指揮所、兵站拠点、弾薬・燃料貯蔵所、敵の軍事作戦を支援するエネルギーインフラなど、戦略的に重要な目標を狙うことが可能になる。例えば、クリミア、ドンバス、その他の占領地域の目標を攻撃するために使用できる。この能力により、ウクライナは敵の作戦を妨害し、その兵站能力を弱め、安全な距離から重要なインフラを狙う能力が強化され、全体的な戦略的柔軟性と作戦効果が向上する。
AGM-158 JASSM はレーダー探知を回避するように設計されており、S-300 や S-400 などの高度な敵防空システムに対して非常に効果的です。このミサイルはレーダー探知閾値以下の極低高度で飛行できるため、生存性が大幅に向上し、敵地の奥深くにある重要な標的を攻撃する能力が向上します。
爆発はバンカー貫通または表面損傷のいずれかにプログラムすることができ、ミサイルは敵が使用するバンカー、補給所、または重要な橋などの強化された目標を効果的に破壊することができます。最大 3 メートルの標的精度により、付随的損害を最小限に抑えながら正確な攻撃を保証し、戦略的作戦に非常に効率的で信頼性の高い武器となります。
JASSMミサイルは、ウクライナに敵の防空圏に侵入することなく重要な目標を攻撃する能力を与える。これにより、ミサイル発射に適応可能なMiG-29やSu-27などの空母機の生存性が向上する。さらに、ウクライナ空軍ですでに運用されているF-16もこの目的に使用できることは注目に値する。
我々は自国の軍隊を信頼しており、彼らがモスクワのオークの群れの背骨を折ることができると確信しています。勝利は我々のものです！ウクライナに栄光あれ！
